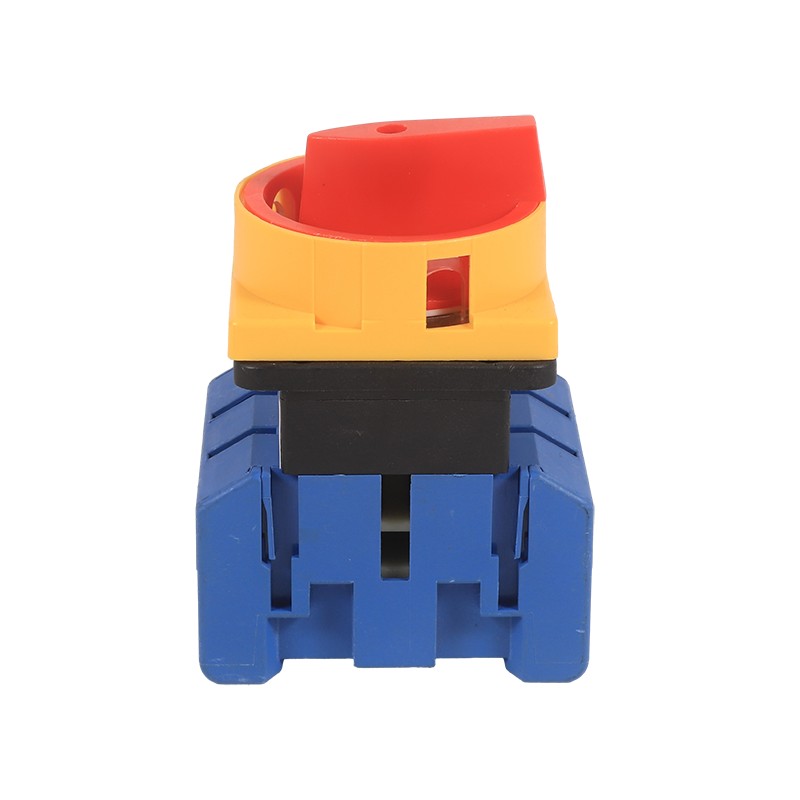

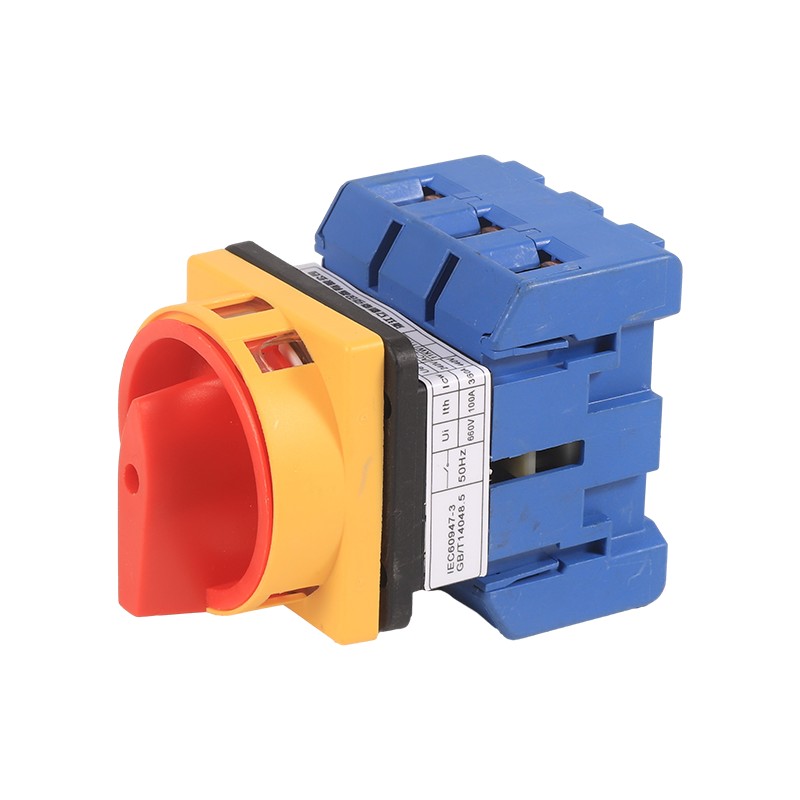

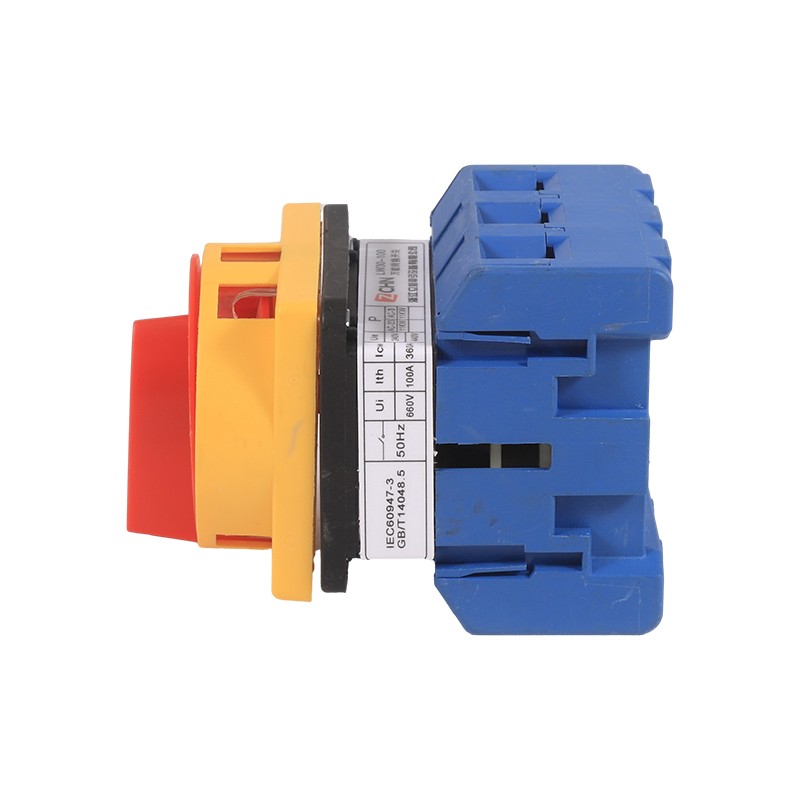

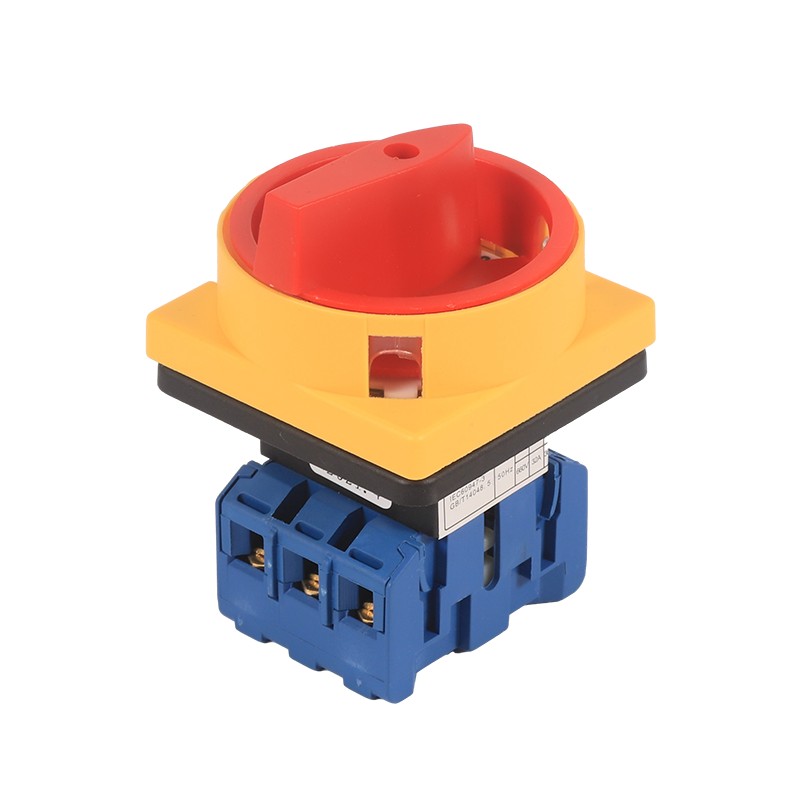

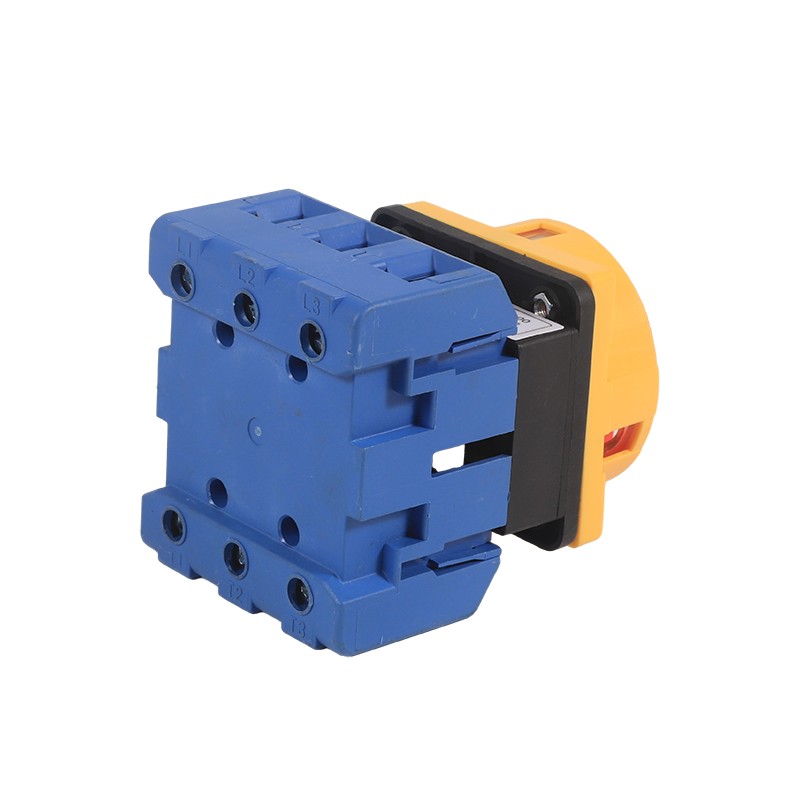

LW30 -sarja Universal Switch

LW30-sarjan Universal Switch on sähköohjauslaite, joka integroi monitoiminnan ja korkean luotettavuuden. Sitä käytetään pääasiassa teollisuus- ja siviili sähköjärjestelmissä, joissa on AC 50Hz, nimellisjännite 440 V ja sen alapuolella, ja nimellisvirta jopa 100A. Erinomainen sähkösuorituskyky ja modulaarinen suunnittelukonsepti tuotetta käytetään laajasti päävirran kytkentälaitteena riskienhallintajärjestelmässä, keskusilmastoyksikössä, veden syöttö- ja tyhjennyspumppuasemalla ja muissa kohtauksissa.

Lähetä kysely

Tuotteen Kuvaus

LW30-kytkimellä on edut pienestä koosta, kompaktista rakenteesta, hienosta materiaalin valinnasta, hyvästä eristyksestä, sormensuojaustoiminnasta, turvallisuudesta ja luotettavuudesta, voit lisätä muita kontaktilohkoja 3-navan vakiolohkoon poistamatta kytkintä, kytkimen eristysetäisyys on suurempi kuin muut samanlaiset kytkimet, nopea katkaisuopeus, joka sopii DC-kytkimeen.

Tämä kytkinsarja omaksuu korkean lujuuden tekniikan muovien ja korkealaatuisten seoksen kosketusmateriaalien komposiittirakenteen ja maksimoi tilan hyödyntämisen kolmiulotteisen kontaktin asettelun avulla. Ydinkomponentti hyväksyy seoksen kaksinkertaisen tauon kosketusjärjestelmän nopean rikkoutumismekanismin patenttisuunnittelun avulla tehokkaasti kaaren muodostumisen. Tuotteet ovat läpäisseet ISO9001 -laadunhallintajärjestelmän sertifikaatin sekä CCC: n ja muut kansainväliset sertifikaatit. Kompaktilla rakenteellaan, erinomaisella turvallisuussuorituskyvyllä ja joustavalla kokoonpanojärjestelmällä, tästä kytkinsarjasta on tullut tärkeä sähkökomponentti älykkäissä rakennuksissa, teollisuusautomaatiossa ja uusissa energiakentissä.

LW30 -sarjan kuormitusten työolosuhteet Irrota muutos kytkimen kautta

Normaalit työolot

(1) Ympäristön ilman lämpötila ei ylitä +40 astetta, ja keskimääräinen lämpötila 24 tunnin sisällä ei ylitä 25 ° C;

(2) Ilman lämpötilan alaraja ei ylitä -25 ° C

(3) asennuspaikan korkeus ei ylitä 2000 m;

(4) Kun maksimilämpötila on +40 ° C, ilman suhteellinen kosteus ei ylitä 50%. Suurempi suhteellinen kosteus on sallittu alhaisemmissa lämpötiloissa, kuten 90% 20 ° C: ssa. Kondensaation käsittelemiseksi olisi ryhdyttävä erityistoimenpiteisiin, jotka toisinaan tapahtuu lämpötilan muutosten vuoksi.

Asennusolosuhteet

(1) kytkin on asennettu pilaantumisasteen 3 ympäristöolosuhteisiin;

(2) Asenna tehtaan antamien ohjeiden mukaisesti.

Luokitus

1. Käyttöluokkien mukaan

(1) AC-23A

(2) AC-3

(2) Termoplastisen suljetun kytkinruudun kanssa: IP65

Apulaiskoodi

Tasojen lukumäärä: 3 kolmannella tasolla, 4 neljännellä tasolla

Lisäkontaktit: 0 ilman, 1 sivuun asennetuilla apulaitteilla

Välipääte: 0 ilman, 1 neutraalilla terminaalilla

Maapääte: 0 ilman, 1 maaperän kanssa

Tuotemalli ja sen merkitys

Lixin LW30 -sarjan kuormitus Irrota muutos kytkinparametrilla (spesifikaatio)

Mallivaatimukset	LW30-25 (20)	LW30-32	LW30-40	LW30-63	LW30-80	LW30-100
Sovittu lämmitysvirta lth a	25 (20)	32	40	63	80	100
Arvioitu käyttöjännite ue V	240 440	240 440	240 440	240 440	240 440	240 440
Nimellisarvo LE/PE
AC-21A ja/kW	20/- 20/-	32/- 32/-	40/- 40/-	63/- 63/-	80/- 80/-	100/- 100/-
AC-22A A/KW	20/- 20/-	32/- 32/-	40/- 40/-	63/- 63/-	80/- 80/-	100/- 100/-
AC-23A A/KW	15/4 15/7,5	22/5,5 22/11	30/7,5 30/15	43/11 43/22	57/18,5 57/30	70/22 70/37
AC-3 ja/kW	11,7/3 11,7/5,5	15/4 15/7,5	22/7,5 22/11	36/11 36/18.5	43/15 43/22	57/18,5 57/30
