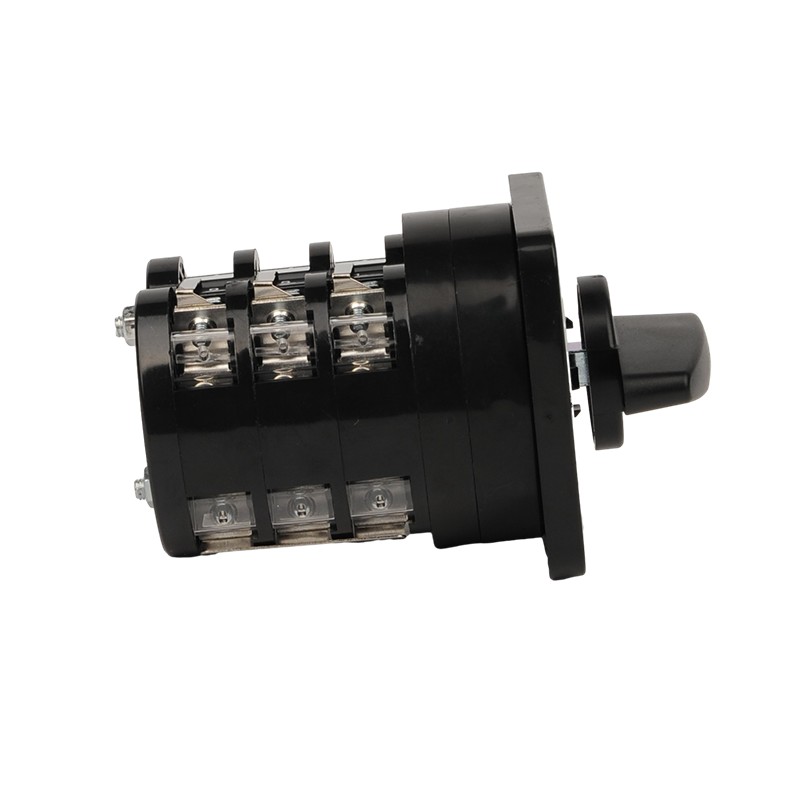

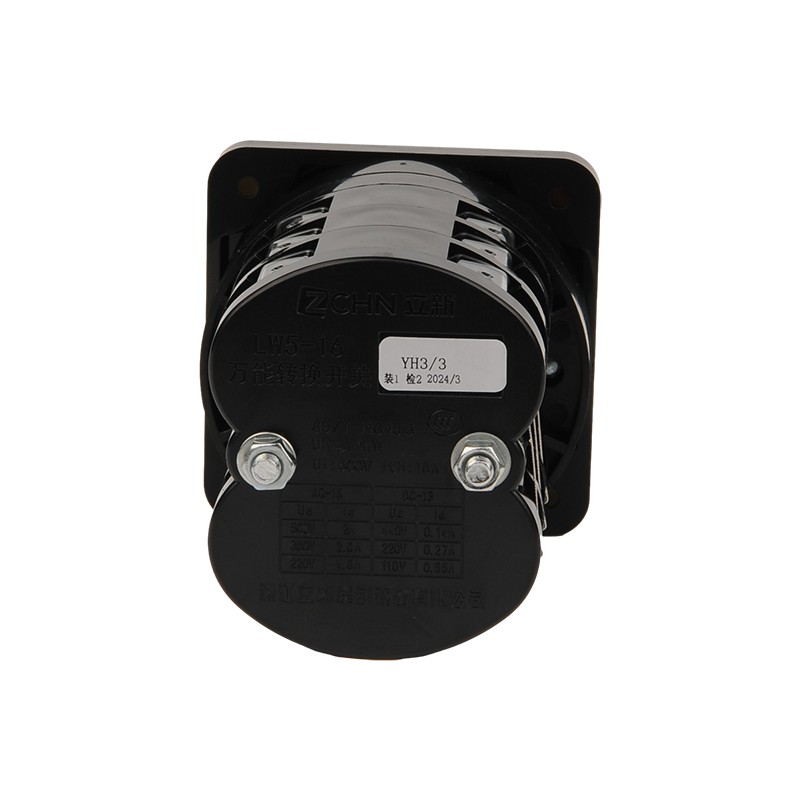

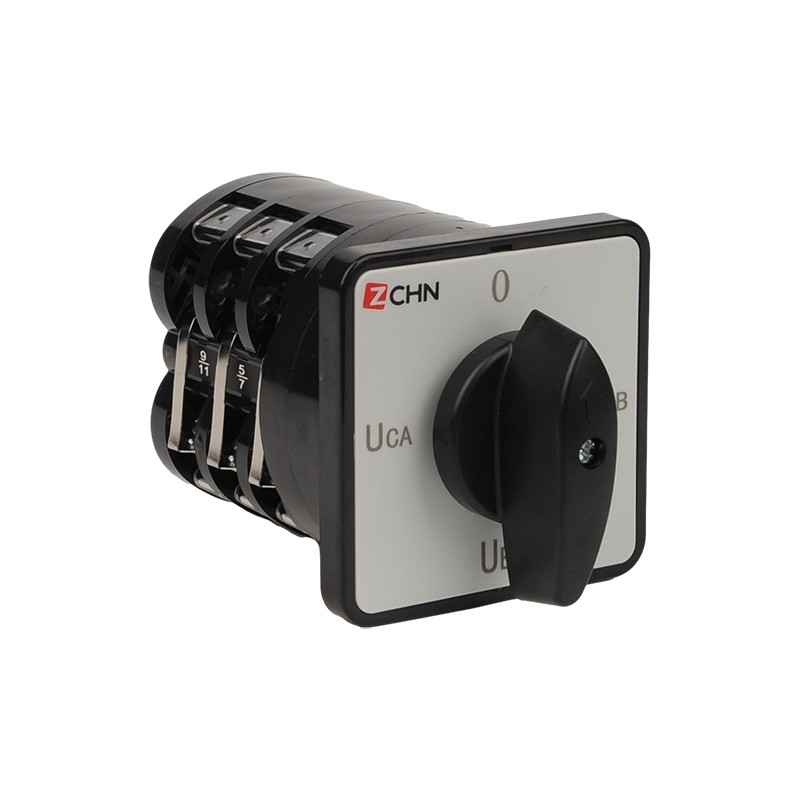

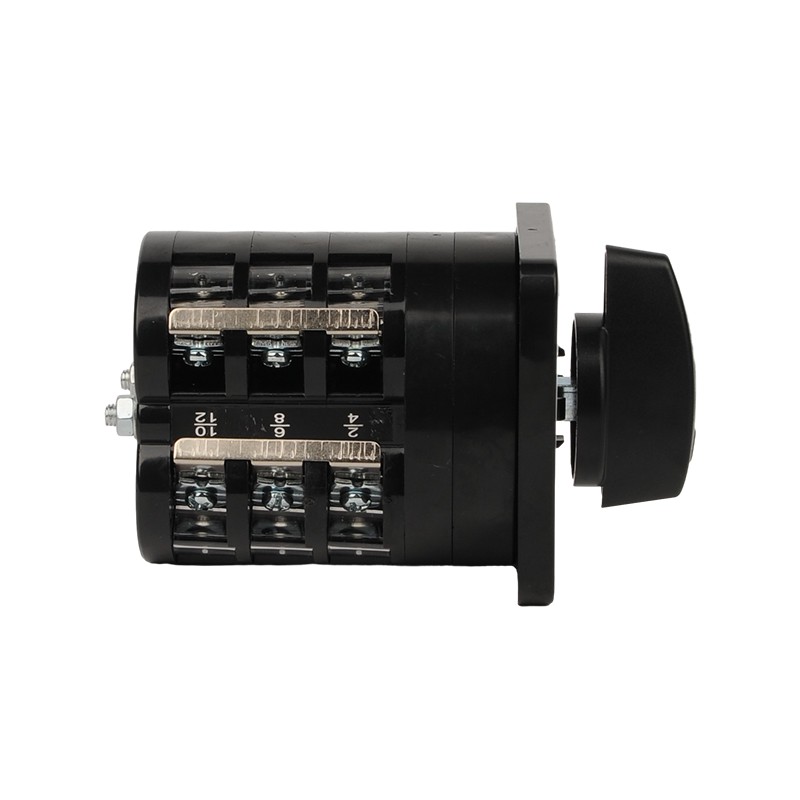

Tällä LW5 -sarjan yleisillä kytkimillä on kompakti rakenne, suuri vakaus ja luotettavuus, se voi toimia vakaasti ankarissa ympäristöissä ja monimutkaisissa piireissä, voit uskoa täysin, että se voi hallita piirin hyvin.
LW5 -sarja varmistaa sen kompakti- ja tukevan rakenteensa, huolellisen materiaalin valinnan, paremman eristyksen ja sormensuojauksen avulla turvallisuuden, lisäksi lisäkontaktilohkot voidaan vaivattomasti sisällyttää 3 POLES -standardilohkoon ilman, että se ei tarvitse purkaa.
Lixin -ympäristösuojaus kiertokamerakytkinparametri (spesifikaatio)
käyttää |
Pääohjaus |
Suora ohjausmoottori |
A |
16 |
16 |
Ue v |
125220250380400500 |
380 |
se |
||
AC-15 ja |
4,6 2,6 2,0 |
|
AC-3 ja |
12 |
|
AC-4 ja |
3.5 |
|
DC-13 Kaksinkertainen taukopiste A |
0,55 0,27 0,14 |
|
DC-13: n neljän tason piste A |
0,82 0,41 0,20 |
Mekaaninen käyttöikä: 0,3 × 10⁶ -jaksot, käyttötaajuus 300 sykliä tunnissa.
Sähköikä:
-AC-15: lle ja DC-13: 0,1 × 10⁶ -syklille, käyttötaajuus 300 sykliä tunnissa.
- AC-3: 0,1 × 10⁶ -jaksoissa, käyttötaajuus 120 sykliä tunnissa.
- AC-4: 0,1 × 10⁶ -sykliä, käyttötaajuus 120 sykliä tunnissa.
(HUOMAUTUS: AC-15 ja DC-13 Katso tietyntyyppiset sähkökuormat, kun taas AC-3 ja AC-4 viittaavat erilaisiin TULE-tyyppeihin vaihtovirtamoottorien vaihtamiseen.)
Toimintatapa |
Ominaisuuskoodi |
Toimilaitteen sijainti |
Itsekelpottava tyyppi |
A |
0 ° -45 ° |
B |
45 ° → 0 ° -45 ° |
|
Sijaintityyppi |
C |
0 ° 45 ° |
D |
45 ° 0 ° 45 ° |
|
E |
45 ° 0 ° 45 ° 90 ° |
|
F |
90 ° 45 ° 0 ° 45 ° 90 ° |
|
G |
90 ° 45 ° 0 ° 45 ° 90 ° 135 ° |
|
H |
135 ° 90 ° 45 ° 0 ° 45 ° 90 ° 135 ° |
|
l |
135 ° 90 ° 45 ° 0 ° 45 ° 90 ° 135 ° 180 ° |
|
J |
120 ° 90 ° 60 ° 30 ° 0 ° 30 ° 60 ° 90 ° 120 ° |
|
K |
120 ° 90 ° 60 ° 30 ° 0 ° 30 ° 60 ° 90 ° 120 ° 150 ° |
|
L |
150 ° 120 ° 90 ° 60 ° 30 ° 0 ° 30 ° 60 ° 90 ° 120 ° 150 ° |
|
M |
150 ° 120 ° 90 ° 60 ° 30 ° 0 ° 30 ° 60 ° 90 ° 120 ° 150 ° 180 ° |
|
N |
45 ° 45 ° |
|
P |
90 ° 0 ° 90 ° |
