LW5 -vaihtokytkin

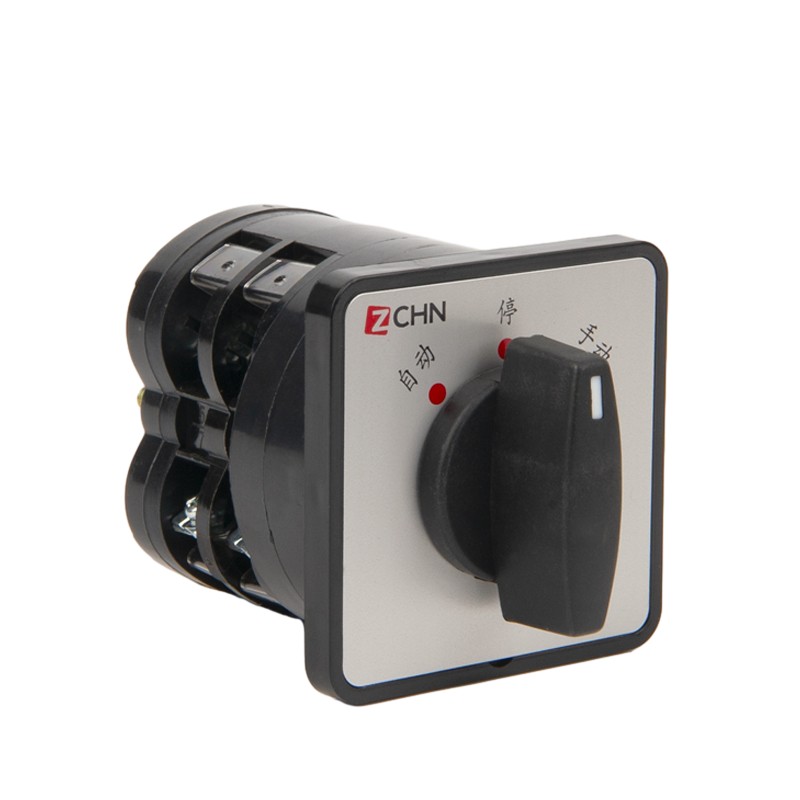

LW5-sarjan Universal Switch on eräänlainen monikäyttöinen sähköohjauslaite, jota käytetään laajasti teollisuusautomaation alalla. Kytkin on modulaarinen yhdistelmä, jossa on 6-12 paria kosketuskokoonpanoa, mikä mahdollistaa monien hallinnan erilaisten paikannusmekanismien eritelmien avulla, ja sen nimellisvirta on jopa 16A luotettavaa sähköistä eristämistä varten.

Lähetä kysely

Tuotteen Kuvaus

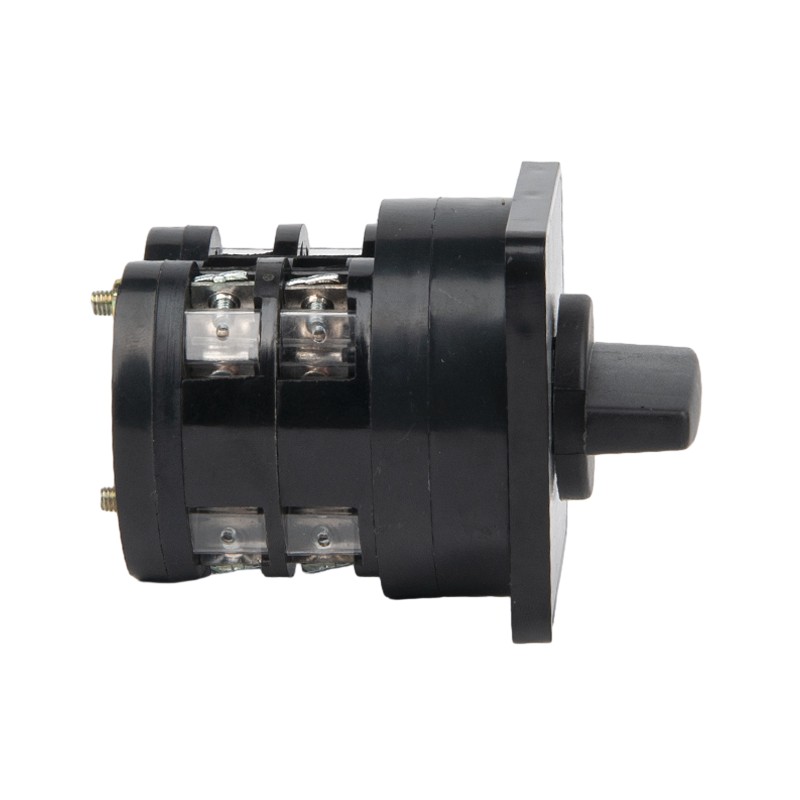

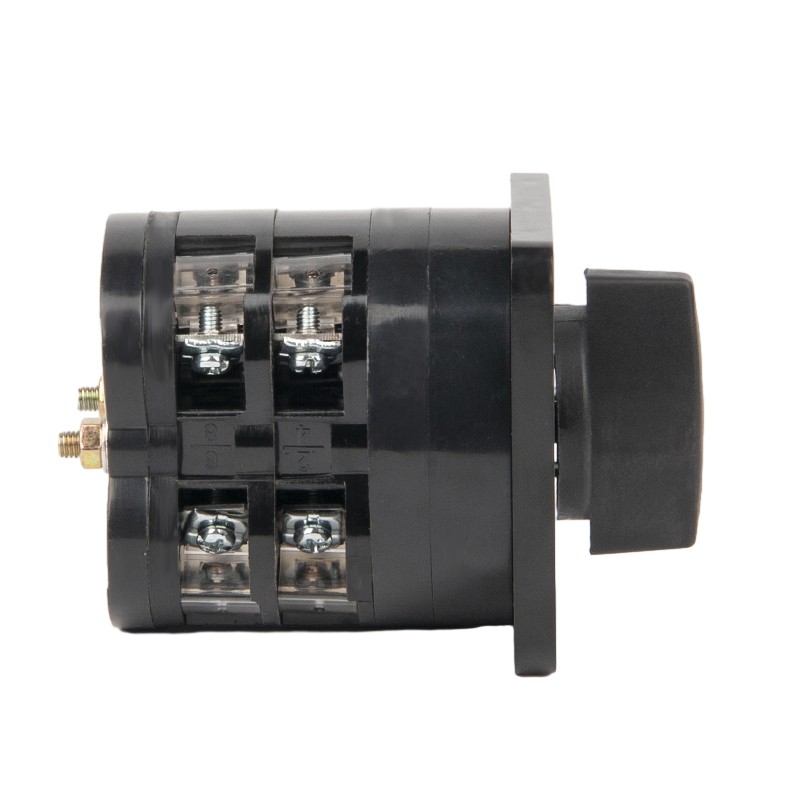

Piirin muuntamisen ydinkomponentti, se ei vain toteuttaa tavanomaisten sähköisten ohjauslinjojen kytkemistä, vaan myös käynnistää suoraan pienten ja keskisuurten moottorien, palautuvan toiminnan kytkentä ja monenopeuksisen muuttuvan nopeuden säätämisen, erityisesti sopiva työympäristölle, joka on vaihdettava käyttötila usein. Rakenteellisen suunnittelun, LW5-kytkimen adopts kaksoisradan silta-kontaktijärjestelmän kanssa, joka on koristeltu kaarevalla laitteella, pienellä kontaktikeskellä ja pienellä kontaktikeskellä. Sen suojeluluokka saavuttaa IP55: n, joka voi sopeutua märään ja pölyiseen teollisuusympäristöön. Muutamalla CAM -mekanismin kulmayhdistelmää, enintään 6 erilaisen ohjausohjelman esiasetus voidaan toteuttaa työstövälineiden erilaisten ohjausvaatimusten täyttämiseksi, koneiden välittämiseen, nostolaitteisiin jne. Tuotteen mukainen GB14048.3 -standardi, saatu CCC -pakollinen sertifiointi, sillä on oikosulun suojaustoiminto ja se voi toteuttaa ylikuormitussuojauksen, kun tuet lämpöviitettä.

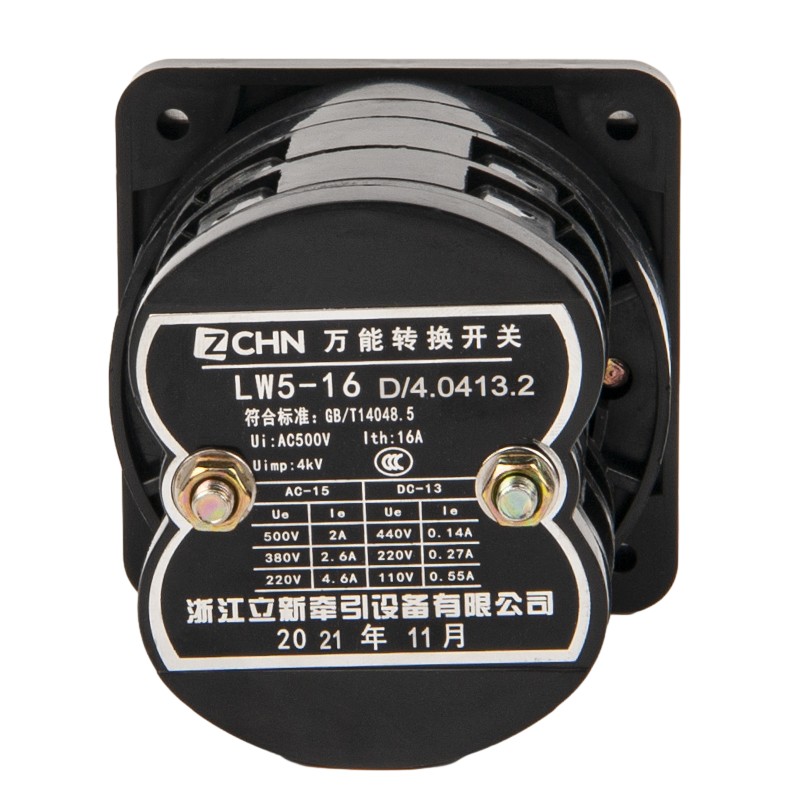

Lixin -ympäristösuojaus kiertokamerakytkinparametri (spesifikaatio)

käyttää	Pääohjaus	Suora ohjausmoottori
A	16	16
Ue v	125220250380400500	380
se
AC-15 ja	4,6 2,6 2,0
AC-3 ja		12
AC-4 ja		3.5
DC-13 Kaksinkertainen taukopiste A	0,55 0,27 0,14
DC-13: n neljän tason piste A	0,82 0,41 0,20

Lixin -ympäristösuojaus kiertokameran kytkin mekaaninen ja sähköinen käyttöikä

Mekaaninen käyttöikä: 0,3 × 10⁶ -jaksot, käyttötaajuus 300 sykliä tunnissa.

Sähköikä:

-AC-15: lle ja DC-13: 0,1 × 10⁶ -syklille, käyttötaajuus 300 sykliä tunnissa.

- AC-3: 0,1 × 10⁶ -jaksoissa, käyttötaajuus 120 sykliä tunnissa.

- AC-4: 0,1 × 10⁶ -sykliä, käyttötaajuus 120 sykliä tunnissa.

(HUOMAUTUS: AC-15 ja DC-13 Katso tietyntyyppiset sähkökuormat, kun taas AC-3 ja AC-4 viittaavat erilaisiin TULE-tyyppeihin vaihtovirtamoottorien vaihtamiseen.)

Toimintatapa	Ominaisuuskoodi	Toimilaitteen sijainti
Itsekelpottava tyyppi	A	0 ° -45 °
Itsekelpottava tyyppi	B	45 ° → 0 ° -45 °
Sijaintityyppi	C	0 ° 45 °
	D	45 ° 0 ° 45 °
	E	45 ° 0 ° 45 ° 90 °
	F	90 ° 45 ° 0 ° 45 ° 90 °
	G	90 ° 45 ° 0 ° 45 ° 90 ° 135 °
	H	135 ° 90 ° 45 ° 0 ° 45 ° 90 ° 135 °
	l	135 ° 90 ° 45 ° 0 ° 45 ° 90 ° 135 ° 180 °
	J	120 ° 90 ° 60 ° 30 ° 0 ° 30 ° 60 ° 90 ° 120 °
	K	120 ° 90 ° 60 ° 30 ° 0 ° 30 ° 60 ° 90 ° 120 ° 150 °
	L	150 ° 120 ° 90 ° 60 ° 30 ° 0 ° 30 ° 60 ° 90 ° 120 ° 150 °
	M	150 ° 120 ° 90 ° 60 ° 30 ° 0 ° 30 ° 60 ° 90 ° 120 ° 150 ° 180 °
	N	45 ° 45 °
	P	90 ° 0 ° 90 °
