Täydellinen opas yleisten vaihtokytkimien ostamiseen: periaatteista valintaan ja sovelluksiin (i)

Avainkomponenttina sähköohjausjärjestelmissä, yleinenVaihtokytkimetkäytetään laajasti teollisuusautomaatiossa, sähköjärjestelmissä, sähkö- ja muissa kentissä. Tämä artikkeli alkaa yleismaailmallisten vaihtokytkimien perusperiaatteista, esittelee systemaattisesti niiden luokituksen, tekniset parametrit, valintapisteet, asennusvarotoimet ja tyypilliset sovellusskenaariot, auttavat insinöörejä ja teknikoita ymmärtämään täysin tämän tärkeän sähkökomponentin ja tarjoavat ammatillisen ohjauksen oikealle valinnalleen todellisissa projekteissa.

Yleiskatsaus ja yleisen vaihtokytkimen toimintaperiaate

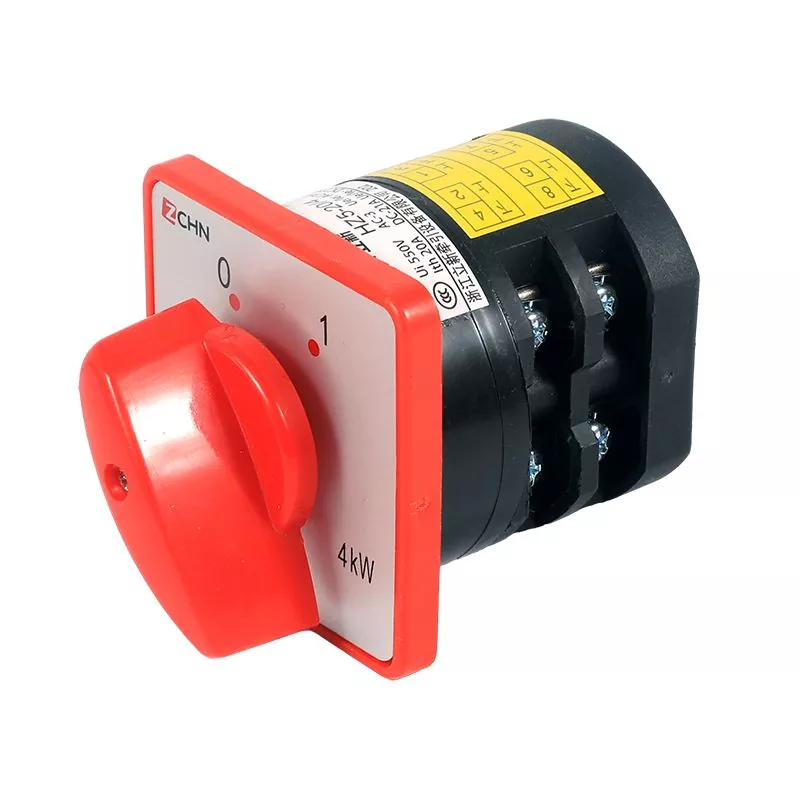

Yleinenvaihtokytkinon moniparja, monivaiheinen, monipuolinen valvontapäällikkö, jolla on tärkeä rooli sähköohjausjärjestelmissä. Kun toimintakahva käännetään, kytkimen sisällä oleva CAM -mekanismi ohjataan pyörimään, jotta koskettimet suljetaan tai irrotettu ennalta määrätyssä järjestyksessä piirin ohjaus- ja muuntamistoimintojen toteuttamiseksi. Tätä kytkintä kutsutaan "universaaliksi", koska se voi sopeutua moniin valvontatarpeisiin ja täyttää monimutkaisten piirien valvontavaatimukset erilaisten kontaktiyhdistelmien ja toimintatapojen avulla.

Rakenteellisesti yleinen siirtokytkin koostuu useista saman rakenteen kosketuskomponenttien ryhmistä, mukaan lukien pääasiassa ydinkomponentit, kuten käyttömekanismi, paikannuslaite, kosketusjärjestelmä, pyörivä akseli ja kahva. Niiden joukossa yhteysjärjestelmä omaksuu kaksinkertaisen kontaktin siltarakenteen suunnittelun, ja liikkuvalla kosketuksella on automaattinen säätötoiminto synkronoinnin varmistamiseksi päälle ja pois päältä; Staattinen kosketus on asennettu erilliseen kontaktipaikkaan. Tämä huolellinen rakennesuunnittelu varmistaa kytkimen luotettavuuden ja pitkän käyttöiän.

Universaalin siirtokytkimen toimintaperiaate perustuu CAM -mekanismin mekaaniseen vaikutukseen. Kun operaattori kääntää kahvan, sisäinen nokka ajaa kiertämään pyörivän akselin läpi, ja CAM: n ominaismuoto määrittää kosketuksen ON- ja sen ulkopuolella olevan tilan eri asentoissa. Koska nokka voidaan suunnitella erilaisiksi muodoiksi, se voi toteuttaa monimutkaiset kontaktitoimintasekvenssit erilaisten ohjaustarpeiden tyydyttämiseksi. Tämä mekaaninen kytkentämenetelmä on sekä intuitiivinen että luotettava, mikä on tärkeä syy yleisen siirtokytkimen pitkäikäisyydelle.

Sähköjärjestelmissä yleiset siirtokytkimet sitoutuvat pääasiassa seuraavat toiminnot:

- Piirin muuntaminen: Useiden piirien, kuten virrankytkentä, kuormansiirto jne.

- Mittauksen hallinta: Käytetään volttmeerien ja ampuma -ammusten vaiheen mittaamiseen

- Moottorin hallinta: Ohjaa suoraan pienkaupunkien käynnistämistä, nopeuden säätelyä ja kääntämistä

- Kaukosäädintoiminta: Kauko -ohjaimen kytkimenä virranjakeluvälineille

- Signaalin kytkentä: Signaalin kytkentä ja yhdistelmä monimutkaisissa ohjausjärjestelmissä

Universaalin kahvan toiminnan sijaintivaihtokytkinilmaistaan ​​yleensä kulmissa, ja erityyppisillä kytkimillä on erilaiset paikannuskulmat ja toimintaominaisuudet. Eri toimintamenetelmien mukaan se voidaan jakaa kahteen perustyyppiin: paikannustyyppi ja itsevarmatyyppi. Paikkikytkin pysyy tietyssä asennossa sen jälkeen, kun kahva siirretään tiettyyn asentoon, kun taas itsevarmakytkin palaa automaattisesti alkuperäiseen sijaintiinsa käden vapautumisen jälkeen. Tämä monimuotoisuus mahdollistaa yleisen siirtokytkimen sopeutua erilaisiin toimintatapoihin ja valvontavaatimuksiin.

Sähköteknologian kehityksen myötä moderni yleinen vaihtokytkin on jatkuvasti integroinut uudet materiaalit ja uudet prosessit perusperiaatteiden ylläpitämisen perusteella muuttumattomana, joten niiden suorituskyky, luotettavuus ja käyttöikä on parantunut merkittävästi, ja siitä tulee välttämätön ja tärkeä komponentti sähköisen hallinnan kentällä.
