Täydellinen opas yleisten vaihtokytkimien ostamiseen: Periaatteesta valintaan ja sovellukseen (osa 2)

Päätyypit ja yleiset vaihtosarjat

YleinenVaihtokytkimetovat muodostaneet useita sarjoja ja tyyppejä niiden rakenteellisten ominaisuuksien, sovellusskenaarioiden ja teknisten parametrien mukaan. Näiden erityyppisten ominaisuuksien ja sovellettavan laajuuden ymmärtäminen on ratkaisevan tärkeää oikealle valinnalle. Yleiset yleiset vaihtosuunnitelmat kotimarkkinoilla ovat pääasiassa LW5 LW26 LW30 LW12 -sarja, jokaisella sarjalla on erityinen sovelluskenttä ja tekniset ominaisuudet.

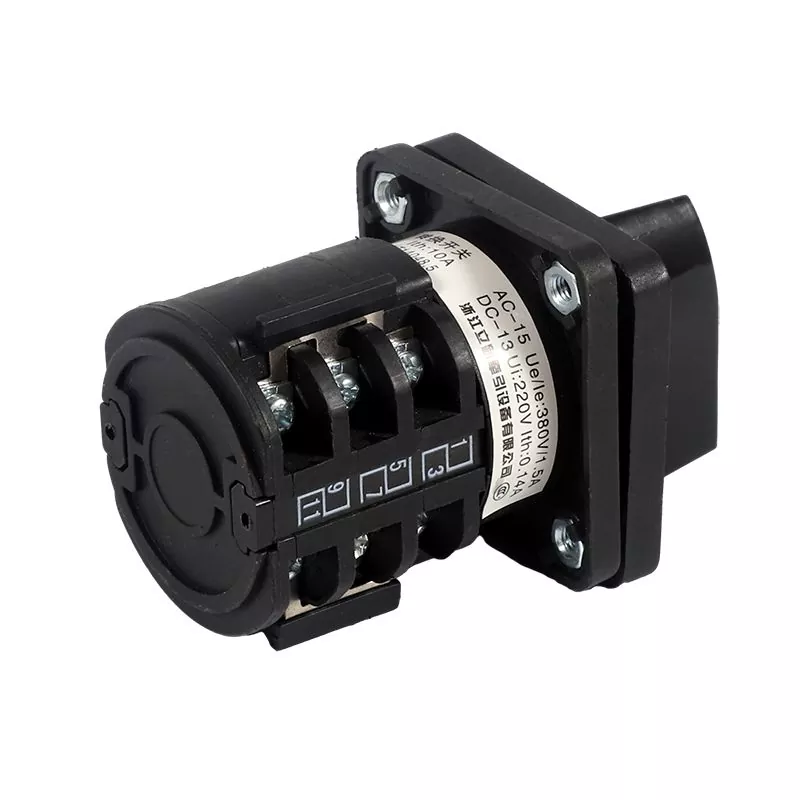

LW5 -sarja on yksi yleisimmin käytetyistä yleismaailmallisista vaihtokytkimistä, erityisesti piirteille, joissa AC 50Hz, jännite jopa 500 V ja tasavirtajännite jopa 440 V. Tätä kytkinsarjaa ei voida käyttää vain sähköisten ohjauspiirien muuntamiseen, vaan se voi myös suoraan ohjata kolmivaiheisen oravan häkin asynkronisia moottoreita, joiden jännite on 380 V, 5,5 kW ja sen alapuolella, käynnistyksen, palautuvan muuntamisen ja monen nopeuden moottorin nopeuden ja muiden toimintojen saavuttamiseksi. LW5 -sarja voidaan jakaa kahteen tyyppiin tarkoituksen mukaisesti: pääkomennon ohjaus ja moottorin ohjaus; Käyttötilan mukaan se voidaan jakaa paikannustyyppiin ja itsevarmatyyppiin; Operaattorin ulkonäöstä on olemassa kahta tyyppiä: nuppityyppi ja pallohahmotyyppi. Tämän kytkinsarjan mekaaninen käyttöikä voi saavuttaa 100 × 10⁴ kertaa, ja sähköinen käyttöikä on 20 × 10–10 kertaa, korkealla luotettavuudella.

LW26-sarjan yleinen vaihtokytkin on monikäyttöinen sähköohjauskomponentti, joka sopii pääasiassa sähköpiireihin, joissa on AC 50Hz, nimellisjännite 440 V ja alle, DC-jännite 240 V ja sen alapuolella ja nimellisvirta 10A: sta 160A. Tällä tuotesarjalla on täydelliset eritelmät, ja nykyisiin tasoihin sisältyy 10A, 20A, 25A, 32A, 63A, 125A ja 160A ja muut vaihtoehdot, jotka voivat vastata eri voimakuormitusten valvontatarpeisiin. Nimelliseristysjännite saavuttaa 660 V: n, jolla on hyvä sähköinen eristys suorituskyky. Mekaaninen käyttöikä voi saavuttaa 0,1 × 10⁶ kertaa, sähköinen käyttöikä on 0,03 × 10⁶ kertaa ja käyttötaajuus on 120 kertaa tunnissa, mikä sopii tilanteisiin, joissa piiri ei ole usein kytketty tai irrotettu.

LW30 -sarja Universalvaihtokytkinon monikäyttöinen sähköohjauskomponentti, joka sopii pääasiassa sähköpiireille, joissa AC 50Hz, nimellisjännite alle 440 V, DC-jännite alle 240 V ja nimellisvirta 20A-100A. Tällä tuotesarjalla on täydelliset eritelmät, ja nykyisiin tasoihin sisältyy 20A, 25A, 32A, 40A, 63A, 80A ja 100A ja muut vaihtoehdot, jotka voivat vastata eri voimakuormitusten hallintatarpeisiin. Nimelliseristysjännite saavuttaa 690 V: n, jolla on hyvä sähköinen eristys suorituskyky. Tuote ottaa käyttöön modulaarisen suunnittelun, ja muut kosketuslohkot voidaan lisätä 3-napaiseen standardilohkoon poistamatta koko kytkintä, mikä parantaa huomattavasti asennuksen ja ylläpidon mukavuutta.

LW12-16-sarja on toinen laajalti käytetty yleinen vaihtokytkin, jota käytetään pääasiassa piireissä, joissa on AC 50Hz, nimellisjännite 380 V ja sen alapuolella, DC-jännite 220 V ja sen alapuolella. Tämä sarja voi paitsi muuntaa sähköisistä ohjauspiirit ja sähköiset mittauslaitteet, vaan myös suoraan hallita kolmivaiheista oravahäkin asynkronisia moottoreita 5,5 kW ja sen alapuolella. LW12-16-sarja on jaettu kahteen tyyppiin sen käytön mukaan: pääkomennon ohjaus ja suora moottorin ohjaus; Operaatiotilan mukaan se on monimuotoisempi, mukaan lukien paikannustyyppi, itsevaroittava tyyppi, itsevarmatyypin sijoittaminen ja itsevarmentamisen sijoittaminen lukituslaitetyypillä. Tämä monimuotoisuus antaa LW12-16 -sarjalle sopeutua monimutkaisempiin hallintatarpeisiin.

Edellä esitetyn valtavirran sarjan lisäksi markkinoilla on joitain ** erityiskäyttöisiä yleisiä vaihtokytkimiä **, kuten LW36-D-sarja, joka sopii sähköpiireihin, joissa on 50 Hz, nimellistyön jännite 440 V ja sen alapuolella, DC-jännite 240 V ja sen alapuolella. Tämän tyyppisellä kytkimellä on yleensä tiukempia ympäristömuokkausvaatimuksia, kuten kykenevä työskentelemään normaalisti ympäristössä, jossa ympäristön ilman lämpötila ei ylitä +40 ℃ ja keskimääräinen lämpötila 24 tunnin sisällä ei ylitä +35 ℃, ja asennuspaikan korkeus ei ylitä 2000 miljoonaa.

Suojan näkökulmasta yleinenVaihtokytkimetvoidaan jakaa kahteen tyyppiin: avoin tyyppi ja suojatyyppi; Kahvatyypin mukaan on neljä tyyppiä: nuppi, tavallinen, työstötyökalu ja aseiden muotoinen. Nämä erilaiset ulkonäkömallit eivät vaikuta vain kytkimen estetiikkaan, vaan ne myös liittyvät läheisesti sen käyttöympäristöön ja toiminnan mukavuuteen. Esimerkiksi suojakytkimet sopivat paremmin pölyisiin tai kosteisiin ympäristöihin, kun taas aseenmuotoiset kahvat ovat käteviä toimintaan pienissä tiloissa.

Teknologian edistymisen myötä joillakin uusilla yleismaailmallisilla vaihtokytkimillä on myös lisätty älykkäitä toimintoja, kuten indikaattorivalot kytkimen tilan, sisäänrakennetun elektronisten lukkojen näyttämiseksi väärinkäytön ja etävalvontarajapintojen estämiseksi. Vaikka nämä toiminnot lisäävät kustannuksia, ne osoittavat tietyissä tapauksissa ilmeisiä etuja, joilla on korkea turvallisuus- ja tarkkailun vaatimukset, kuten rautatieyhteys, älykkäät rakennukset jne.

Näiden erityyppisten ja sarjojen ominaisuuksien ymmärtäminen on perusta universaalisten vaihtokytkimien oikealle valinnalle. Kun tosiasiallisesti valitaan tuote, sarjan ominaisuuksien huomioon ottamisen lisäksi on myös tarpeen suorittaa kattava arviointi tiettyjen sovellusskenaarioiden, kuormitustyyppien, käyttötaajuuden ja muiden tekijöiden perusteella sopivimman tuotteen valitsemiseksi.
