Täydellinen opas yleisten vaihtokytkimien ostamiseen: Periaatteesta valintaan ja sovellukseen (osa 3)

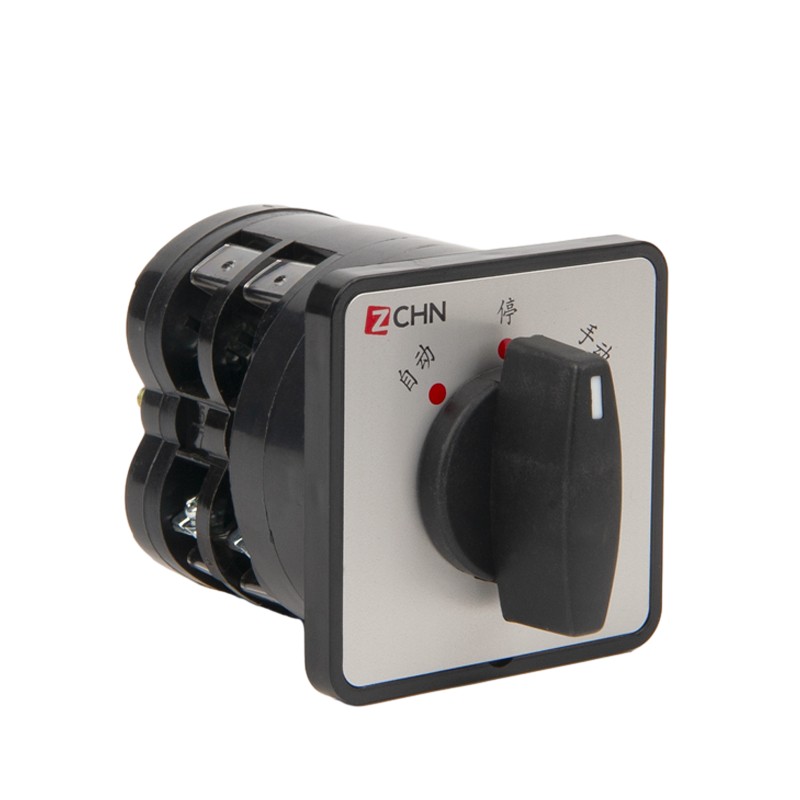

Universaalisten vaihtokytkimien keskeiset tekniset parametrit

Universal -vaihtokytkimien teknisten parametrien oikein ymmärtäminen ja arviointi on ydinlinkki valintaprosessissa. Nämä parametrit eivät vain määrää, pystyykö kytkin täyttää sovellusvaatimukset, vaan myös suoraan järjestelmän turvallisuuteen ja luotettavuuteen. Universaalisten vaihtokytkimien tärkeimmät tekniset parametrit sisältävät sähköparametrit, mekaaniset parametrit, ympäristön mukautumisparametrit ja muut näkökohdat, joita on otettava huomioon kattavasti.

Nimellisjännite ja virta ovat perusteellisimpia sähköparametreja, jotka määrittävät suoraan kytkimen kuormituksen. Eri universaalisarjaVaihtokytkimeton erilaiset arvot. Esimerkiksi LW5 -sarja soveltuu piireihin, joissa AC 50Hz, jännite, jopa 500 V, tasavirtajännite, jopa 440 V ja sen sovittu lämmitysvirta on 16A. LW6 -sarja soveltuu pääasiassa AC- ja DC -piireihin, joissa AC 50Hz, arvioitu työjännite jopa 380 V: n, tasavirtajännite, jopa 220 V ja nimellisvirta on yleensä 5A tai vähemmän. Vaikka LW12-16-sarja soveltuu myös piireihin, joissa on AC 50Hz, jännitteet 380 V ja sen alapuolella, ja DC-jännite 220 V: n ja sen alapuolella, sen nimellisvirta voi saavuttaa 16A: n, ja se voi suoraan hallita kolmivaiheista oravahäkin asynkronisia moottoreita 5,5 kW ja sen alapuolella. Kun valitaan, on tarpeen varmistaa, että kytkimen nimellisarvo on suurempi tai yhtä suuri kuin todellisen sovelluksen maksimaalinen arvo ja jätä tietty turvamarginaali.

Making- ja murtokyky heijastaa kytkimen kykyä katkaista piiri turvallisesti epänormaalissa olosuhteissa (kuten oikosulku). Tämä parametri on erityisen tärkeä sovelluksille, kuten moottorin ohjaus, koska suuret ylijännitvirrat ilmestyvät moottorin käynnistyksen tai pysähtymisen yhteydessä. LW5 -sarjan kytkimen valinta- ja murtokyky moottorien ohjaamiseksi annetaan yleensä taulukossa, ja käyttäjien on valittava tietyn kuormitustyypin mukaan. Yleisesti ottaen moottorin ohjaukseen käytetyt kytkimet vaativat korkeampaa valmistusta ja katkaisukykyä kuin tavallisen linjan muuntamiseen käytetyt kytkimet.

Käyttötaajuus on toinen tärkeä parametri, joka osoittaa kytkimen sallimien toimintojen lukumäärän yksikköä kohti. Esimerkiksi LW5 -sarjan sallima normaali toimintataajuus on 120 kertaa/h. Toisinaan, jotka vaativat usein toimintaa, kuten työstötyökalun hallinta tai testilaitteet, malleja, jotka sallivat korkeamman käyttötaajuuden, tulisi valita, muuten kytkimen käyttöikä lyhennetään tai jopa johtaa varhaiseen vikaantumiseen. Samanaikaisesti sovellusten, joilla on korkeat toimintataajuudet, on myös otettava huomioon kontaktien materiaali ja rakennesuunnittelu riittävän sähkökäyttöön varmistamiseksi.

Mekaaninen elämä ja sähköikä heijastavat suoraan kytkimen kestävyyttä ja luotettavuutta. Mekaanisella elämällä tarkoitetaan niiden toimintojen lukumäärää, joita kytkin kestää ilman virtaa, kun taas sähköikä tarkoittaa nimelliskuorman alla olevien toimintojen lukumäärää. Nämä kaksi parametria ovat yleensä melko erilaisia. Esimerkiksi LW5 -sarjan kytkimen mekaaninen käyttöikä on 100 × 10⁴ kertaa, kun taas sähköikä on 20 × 10⁴ kertaa. Käytännön sovelluksissa kytkimen elämään vaikuttavat myös monet tekijät, kuten kuormitustyyppi, ympäristöolosuhteet ja käyttötila. Siksi asianmukaiset marginaalit tulisi varata valittaessa.

Koskettimien lukumäärä ja yhdistelmä määräävät kytkimen hallinnan piirin monimutkaisuuden. Universaalin yhteysjärjestelmävaihtokytkinkoostuu yleensä useista osista. Esimerkiksi LW5-sarjassa on 1-16 osaa, joista valita, ja LW12-16-sarjan pääohjauskytkimessä on 1-12 osaa yhteensä 12 kokoonpanolla. Jokaisella kosketuksella voi olla erilaisia ​​on-off-yhdistelmiä. Useiden kontaktien asettamisella voidaan saavuttaa monimutkainen ohjauslogiikka. Kun valitaan, on välttämätöntä määrittää vaadittava määräysten lukumäärä ja yhdistelmämenetelmä todellisten valvontavaatimusten mukaisesti toiminnallisten vaatimusten täyttämiseksi ja tarpeettoman monimutkaisuuden ja kustannusten kasvun välttämiseksi.

Käyttökulma ja paikannusominaisuudet ovat tärkeitä parametreja, jotka ovat ainutlaatuisia UniversalilleVaihtokytkimet. Erityyppisillä kytkimillä on erilaiset käyttökulmat. Esimerkiksi LW26 -sarjassa on 30 °, 45 ° ja 90 °. Paikannusominaisuudet määrittävät, kuinka kahva pidetään eri paikoissa. Yleisiä paikannusmenetelmiä ovat:

- Yhden pisteen paikannus: Kahvalla on vain yksi kiinteä sijainti.

- Monipisteen sijainti: Kahva voidaan kiinnittää useisiin kulmiin.

- Itsensä vastaaminen: Kahva palaa automaattisesti alkuperäiseen sijaintiinsa vapauttamisen jälkeen.

-Paikannus ja itsevarmayhdistelmä: Jotkut paikat ovat sijoitettuja, ja jotkut paikat ovat itsevarmaisia.
